TECHNISCHE INFORMATION FÜR SÄGEBLÄTTER

VORSCHUBGESCHWINDIGKEIT



Oberflächenqualität

Die Schnittqualität wird beeinflusst durch die Schnittgeschwindigkeit je Zahn und der Zähnezahl des Werkzeuges.


Die Vorschubgeschwindigkeit können Sie mit der nachstehenden Formel Berechnen:

Vf = Fz x n x Z m/min 1000

Erklärungen:


Fz= Zahnvorschub in mm je Umdrehung. n= maximal zulässige Drehzahl in U/min. Z= Zähnezahl.

■ GRAFIK ZUR BESTIMMUNG Der Zähnezahl / Vorschub

EMPFOHLENER VORSCHUB PER ZAHN



Bei unterschiedlichen Materialien

Fz (mm) Material

0,10 - 0,20 Massivholz

0,05 - 0,25 Holzfaserplatte

0,03 - 0,08 Spanplatte

0,03 - 0,06 Beschichtete Spanplatte

0,05 - 0,12 Aluminium

0,03 - 0,08 Al-Mg-Cu

0,02 - 0,05 Zementfaserstoff

0,05 - 0,15 Thermoplast

RICHTWERTE FÜR VORSCHUGESCHWINDIGKEITEN



Bei verschiedener Materialien

Vc (m/s)

60 - 100 Weichholz



55 - 90 Hartholz

50 - 85 Exotenholz

50 - 80 Holzfaserplatte

60 - 80 Spanplatte

60 - 80 Beschichtete Spanplatte

60 - 80 MDF

30 - 60 Phenolharzplatten

15 - 50 Corian®

40 - 70 Aluminium Aluminium

40 - 60 Al-Mg-Cu

40 - 60 Faserzement

BEISPIEL:

Bestimmung des Vorschubes für ein Sägeblatt mit 36 Zähnen und einem Zahnvorschub von Fz=0,15, bei Drehzahl 6000 rpm.
Ergibt Vf = 32,4 m/min

#

 VORSCHUB

Die Vorschubgeschwindigkeit, d.h. die Geschwindigkeit des Schneidwerkzeugs wird ermittelt aufgrund des Kantenradius unter Berücksichtigung des Durchmesser des Fräsers an der Schnittposition und der Anzahl der Umdrehungen (Winkelgeschwindigkeit).



Dies wird berechnet mit der Formel:

Vc = D x π x n   m/s

1000 x 60



ERKLÄRUNG:


D= Durchmesser in mm

n= Drehzahl in U/min

π= Konstante = 3,14

Beispiel:


Bestimmung der Drehzahl (RPM) eines Sägeblattes mit einem Durchmesser von 300 mm und einer Schnitt-geschwindigkeit von 70 m/s.

rpm = 4500

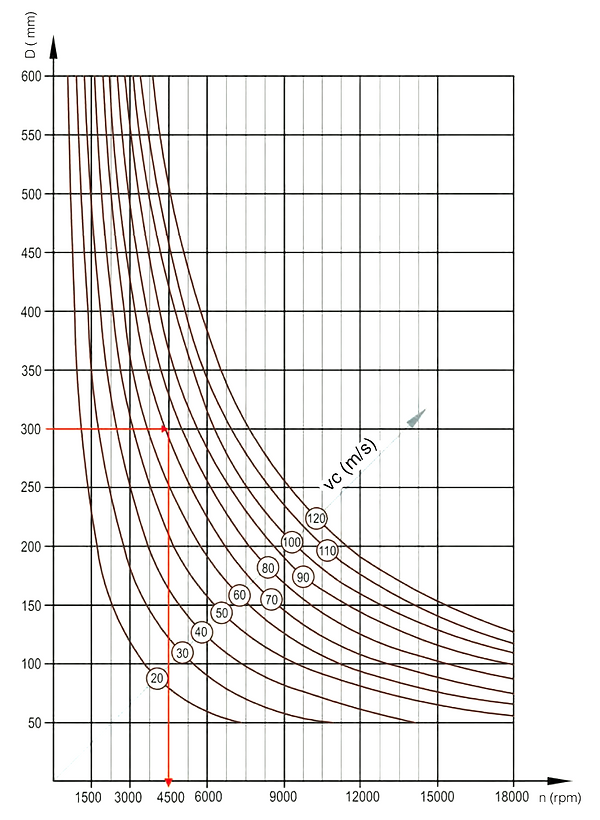

Grafik zur Bestimmung des Durchmessers oder der Drehzahl von Sägeblätter
